La unión a tope (Butt Weld o B.W.) es un tipo de extremidad en tuberías y conexiones donde dos piezas se unen, en sus diámetros iguales, mediante soldadura directa en sus extremos, formando una sola pieza.
A diferencia de otros tipos de unión, aquí las piezas se colocan una frente a la otra en contacto total. No hay roscas, empaques ni partes que entren una dentro de otra; todo ocurre justo en el punto donde ambas piezas hacen contacto y se aplica soldadura, la cual es colocada en el bisel de la conexión.
¿Cómo es la unión?

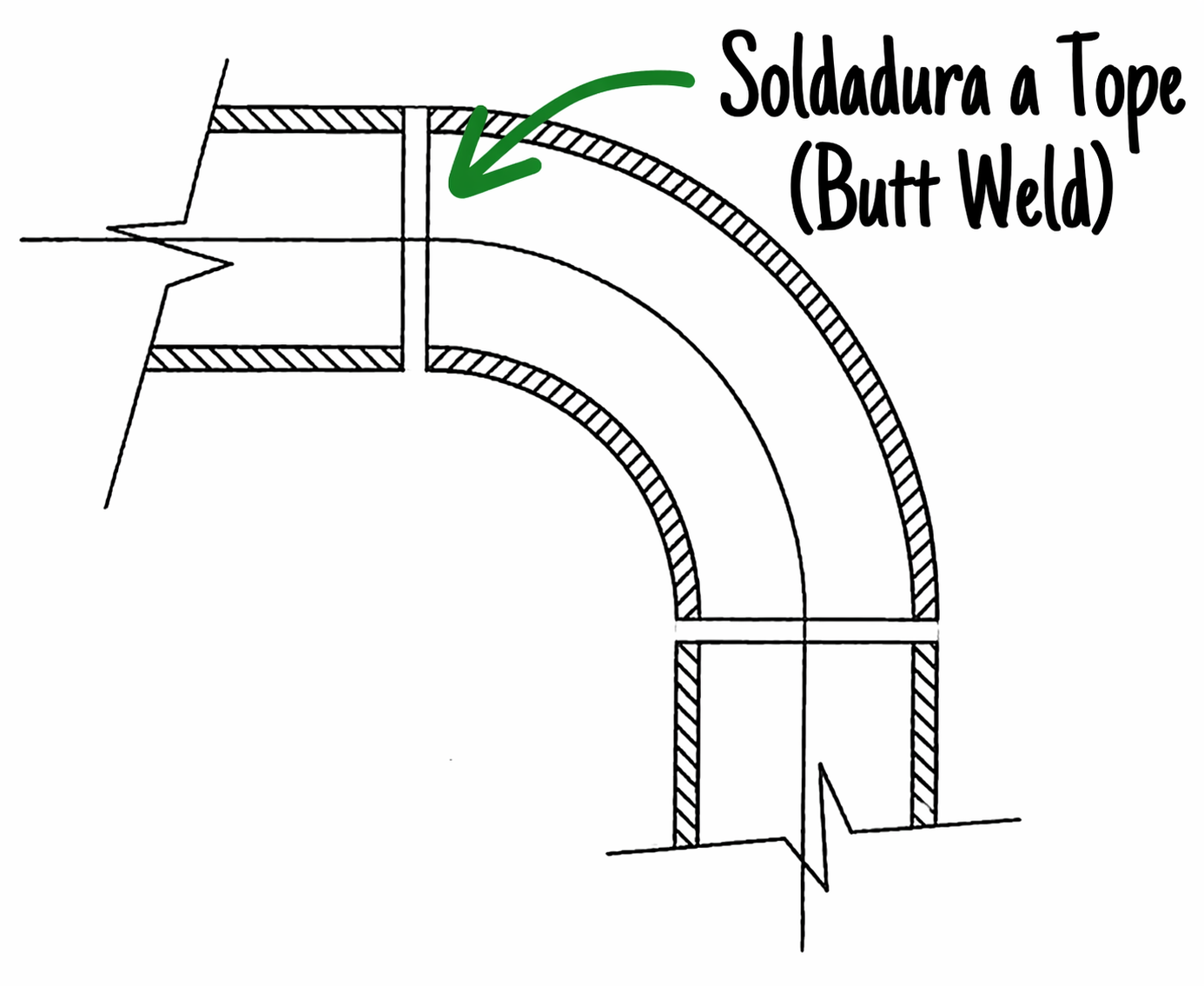

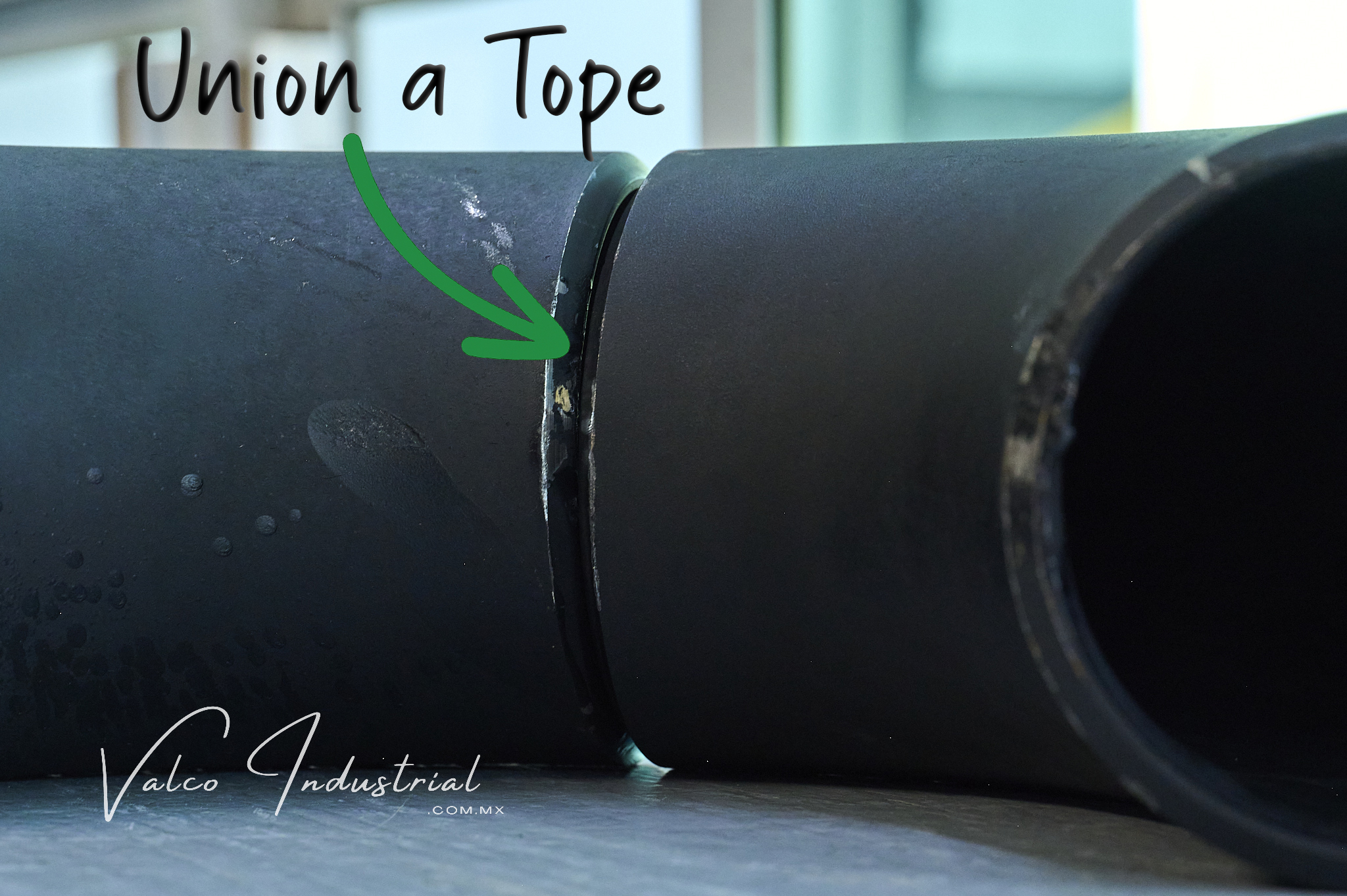

Como se observa en la figura que sigue, las piezas (tubo y codo) se alinean y se colocan a tope, es decir, sus extremos quedan en contacto directo.

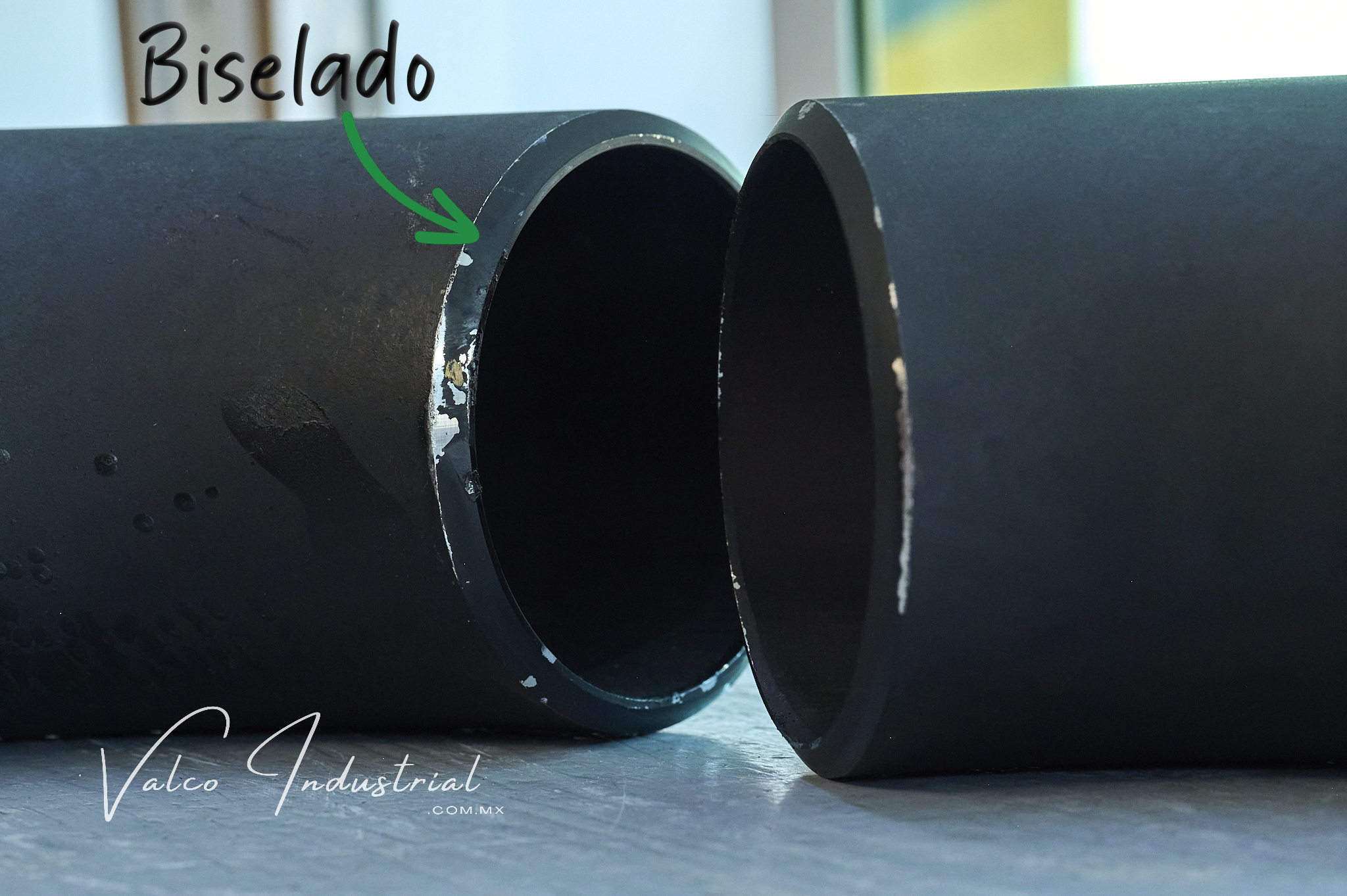

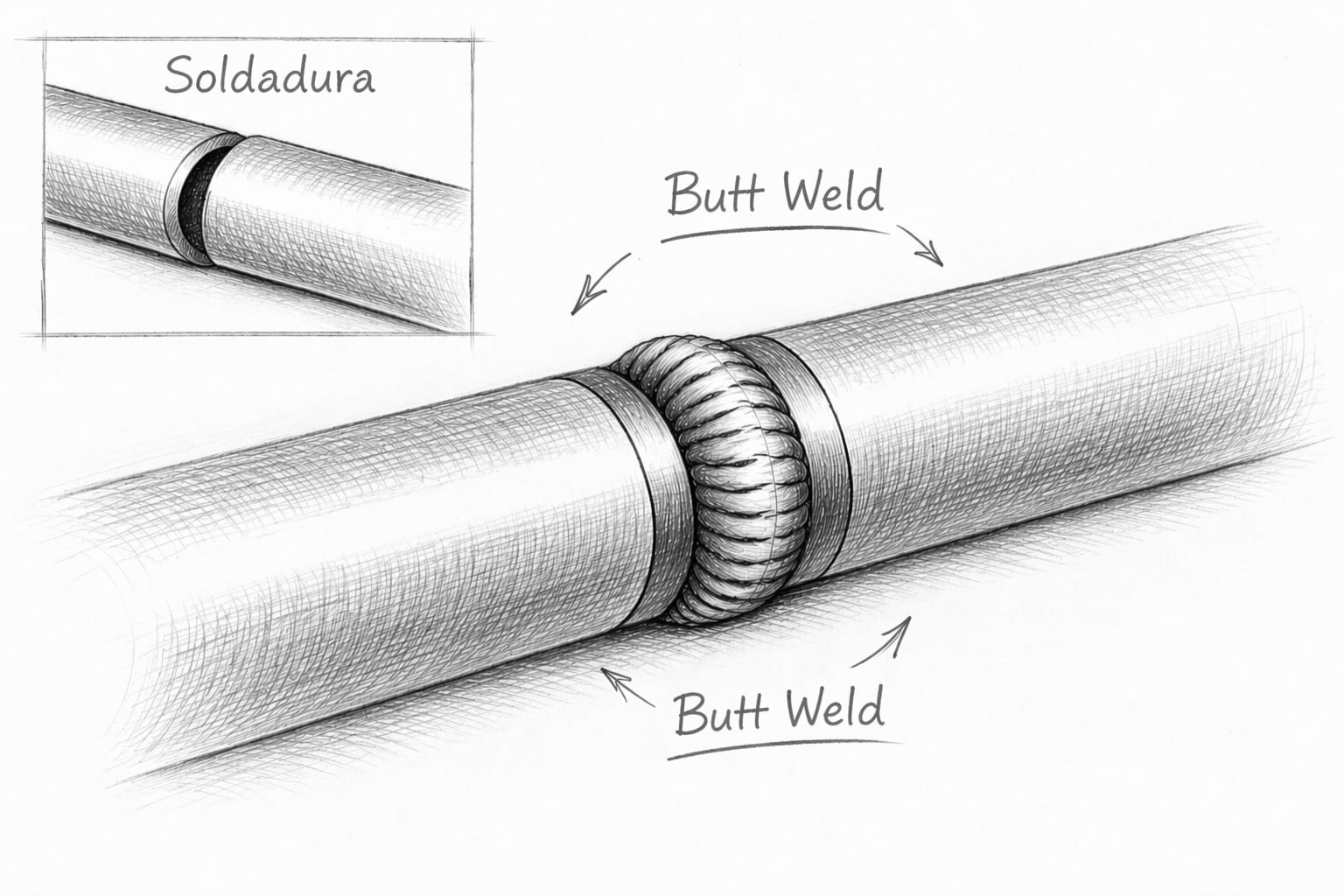

Antes de soldar, los bordes deben contar con un bisel, que es un corte en ángulo de 45° en los extremos. Al unir ambas piezas, este bisel forma un pequeño espacio en forma de “V”. En esa zona se aplica la soldadura, la cual al fundirse, une ambos bordes rellenando ese espacio, y logrando así una unión permanente.
Características principales
- Unión directa entre piezas (a tope).
- No requiere empaques, tornillos ni piezas adicionales.
- Forma una sola estructura continua.
- Alta resistencia y durabilidad.
Consideración importante
Es una unión permanente, si se necesita modificar o reparar, es necesario cortar y volver a soldar.
La unión a tope, Butt Weld, es una unión firme, continua y confiable en un sistema de tuberías; es una excelente opción, ya que permite unir las piezas directamente, logrando una estructura resistente y duradera.
